这个说法你一定耳熟能详，锂离子电池内部只要冒出一根微观的“锂枝晶”，整块电池就可能被瞬间刺穿，引发内部短路甚至热失控，多少电动汽车燃爆可能就是它惹的祸。
全世界无数顶尖实验室花了十几年时间，都在绞尽脑汁试图把这些致命的微观尖刺“彻底消灭”。
然而，斯坦福大学与SLAC国家加速器实验室的联合团队，却给出了一个惊掉所有人下巴的解法：
既然消灭不了锂枝晶，那就干脆用机械力把它狠狠“挤弯”！
他们通过一道精巧的机械压应力，硬生生把原本会刺穿电极、导致短路的致命枝晶，扭转成了在陶瓷内部“横向平躺”；困扰全球新能源界多年的全固态电池安全死锁，可能被撕开了一道有望通往实用化的曙光！
01、致命短路：坚硬的陶瓷电解质，为何防不住微观钢针？
全固态电池之所以被公认为下一代新能源的终极方向，核心就在于它彻底抛弃了易燃易爆的液态有机电解液，换成了坚硬致密的固态电解质。
理论上它能量密度翻倍，且天然具备极高的热安全性。
可在现实研发中，所有团队都撞上了一堵无法逾越的安全高墙：
微观缺陷的引线：陶瓷电解质内部并非绝对无瑕，散布着大量的晶界、气孔和微观缝隙。
垂直疯长的致命钢针：充电过程中，锂离子在电场驱动下穿梭，极易在这些微观缺陷处还原成金属锂。它们像树根拱破水泥地面一样，沿着垂直电场方向疯狂向上钻探。
低倍率下的瞬间爆燃与短路：过去甚至在不足1mA cm⁻²的微小电流下，垂直疯长的锂枝晶就会彻底刺穿电解质，引发正负极短路失效，直接葬送全固态电池的安全优势。
更棘手的是，学术界争论了十几年：枝晶到底是从表面扎进来的，还是在电解质内部自己长出来的？
如果连起源机制都无法锁定，所有的外部封堵涂层在内部枝晶面前都如同纸糊。
02、逆向驯服：斯坦福如何用“紧箍咒”让枝晶横着长？
既然纵向刺穿是引发短路与失控爆燃的元凶，为何非要和它硬碰硬？
斯坦福大学与SLAC实验室团队研发出了一套颠覆性的“平面双轴机械压缩技术”（In-plane biaxial compression）：
他们利用形状记忆合金环在加热收缩时的物理特性，给石榴石型固态电解质（Li₆.₆La₃Zr₁.₆Ta₀.₄O₁₂）施加了一个恒定的平面机械压应力。
这道看似简单的“机械紧箍咒”，在微观尺度引发了惊人的安全逆转：

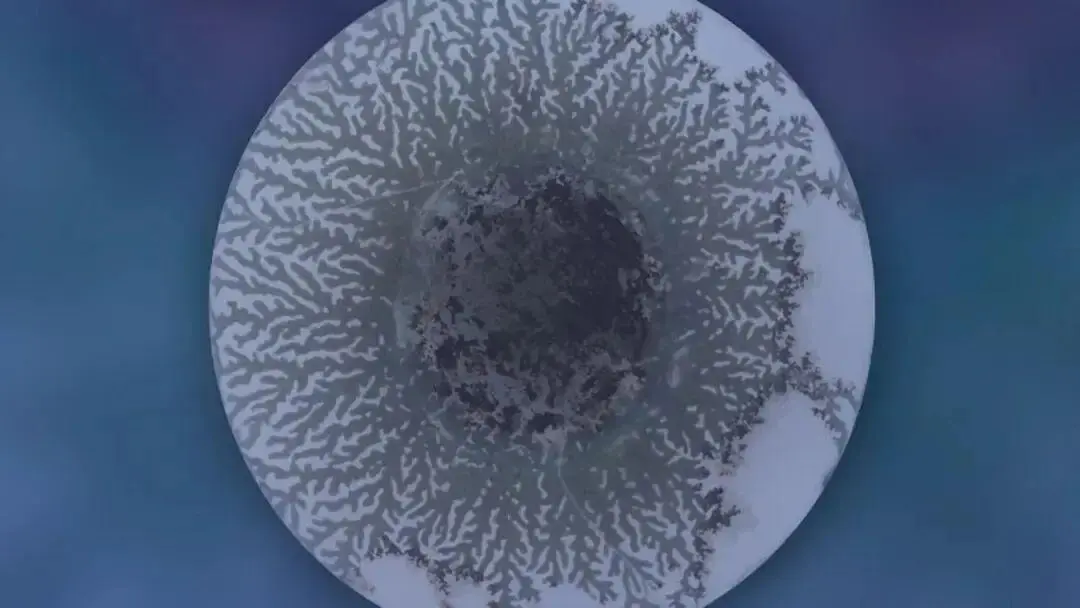

强行偏转90度：强大的双轴压应力彻底重塑了陶瓷内部的微观应力场。原本顺着电场垂直向上疯长的锂枝晶，在机械应力引导下被迫发生90度大转弯，在电解质内部水平横向铺展开来！
解开多年学术争论：同步辐射透视证实，在极端严苛的工况下，即使表面短路被抑制，电解质内部的晶界交界处和微孔中依然会孤立析出金属锂；但只要压应力存在，内部枝晶同样无法纵向刺穿。
极限快充下“带刺狂奔”，绝不起火：哪怕面临高达100mA cm⁻²的极限超快充电流冲击，电解质内部即便长满了前所未有的高密度枝晶，但由于被机械应力带着横向生长，电池不仅没有短路爆燃，反而稳定实现了数千次极限循环！
03、落地展望：长满枝晶的固态电池装车，还差几步？
这项发表在顶刊《自然》上的成果，彻底颠覆了以往“必须彻底消灭枝晶”的传统设计范式，证明了通过纯力学调控就能驯服微观缺陷。
但要将这项实验室的巧妙设计真正变成量产装车的动力电池包，工程上依然需要迈过几道门槛：
1. 模组级机械应力夹具的轻量化集成：在实验室的单个电芯上施加压应力相对容易，但在由成百上千个电芯紧密排列的动力电池包内，如何设计出在多年剧烈颠簸与高低温骤变下依然保持恒压、且不大幅增加死重的轻量化机械结构，是量产设计的关键。
2. 固-固界面的长期疲劳与阻抗控制：全固态电池在数年充放电中，电极材料会反复膨胀收缩。在持续受压状态下，固态界面微观结构的长期接触疲劳与界面阻抗演变，仍需更大规模的实车工况验证。
3. 陶瓷固态电解质的低成本连续化烧结：石榴石型等陶瓷电解质的工业化大规模薄膜制备与一致性控制，依然是决定全固态电池成本能否下探到民用区间的决定性因素。
需要强调的是，这仍是石榴石固态电解质体系中的实验室机制突破，并不意味着明天的全固态汽车电池已经解决枝晶问题。
04、顺势而为，因势利导
水因地而制流，兵因敌而制胜；不顺者引之，难破者化之。
在探索科学与人生的漫长征途上，我们往往容易陷入一种执念——遇山则开山，遇阻则硬撞，以为非要把所有的对手和阻碍彻底消灭才算圆满。
然而，大自然的运转法则，往往蕴藏着更为深沉的包容与智慧。
如同微观世界里野蛮生长的尖锐枝晶，你越是用刚性的壁垒去死死封堵，它越会在隐秘的裂缝里积聚起刺穿一切的破坏力。
而当科学家放下了强行抹除的执念，借一道精妙的力道轻轻一引，曾经致命的锋芒，便化作了静卧深处的温顺坦途。
行至人生峡谷，不必惊慌于暗礁的突兀；困于风雨重重，切莫只知一味蛮干。
看清规律，顺应天地之序；因势利导，方能化阻力为前行的坦途，在千回百转中，开拓出海阔天空的生命新局。
科学在拓荒，生命在向前。如果觉得这篇揭秘硬核前沿能源突破的科普对你有所启发，请顺手点一下👍（赞）和❤️（在看），并转发给身边的朋友！
参考文献：

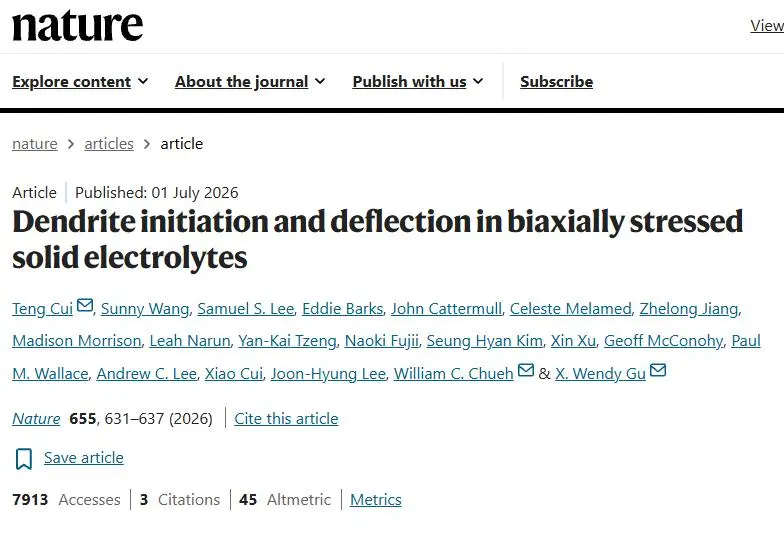

Cui, T., Wang, S., Lee, S. S., et al., Chueh, W. C., & Gu, X. W. (2026). Dendrite initiation and deflection in biaxially stressed solid electrolytes.Nature, 655(8123), 631–637.
冠盈配资提示：文章来自网络，不代表本站观点。
